Armafloor

ArmaFloor è un sistema strutturale per solai realizzato con travi in legno lamellare armato tipo Armalam® disposte orizzontalmente e collaboranti con una soletta in calcestruzzo armato a mezzo di opportuni connettori. Grazie all’ elevata rigidezza, ArmaFloor risulta particolarmente utile in tutti quei casi in cui sia disponibile una ridotta altezza del pacchetto strutturale.

Molto vantaggioso è l’impiego di ArmaFloor nella ristrutturazione di edifici esistenti in zone a forte rischio sismico: le ottime caratteristiche meccaniche consentono, infatti, di soddisfare tutte le prescrizioni per l’adeguamento strutturale; inoltre il peso limitato e il comportamento a diaframma permettono, in molti casi, di limitare tali interventi al solo miglioramento sismico (secondo quanto indicato ai p.ti 8.4.2 e 8.4.1c delle N.T.C. 2008), con ovvio vantaggio in termini di costi di realizzazione e di progettazione.

I solai ArmaFloor si distinguono principalmente per:

  • ridotti valori del peso proprio;
  • elevata rigidezza e resistenza con spessori contenuti;
  • semplicità e rapidità di montaggio;
  • versatilità dell’impiego (edifici in muratura, legno, acciaio e ristrutturazioni);
  • finitura di qualità a vista all’intradosso;
  • ottimo comportamento sotto carico di incendio.

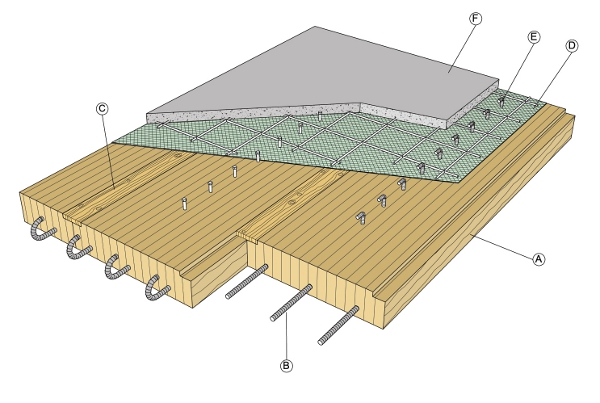

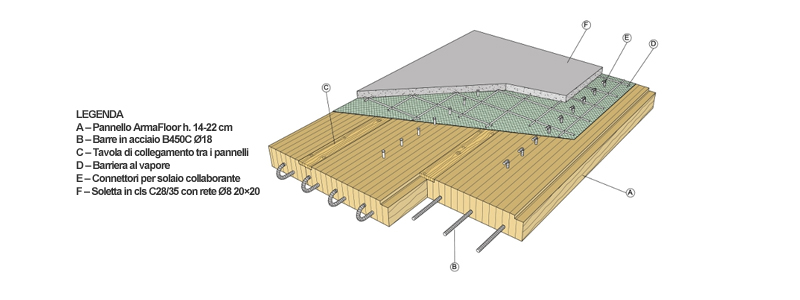

LEGENDA
A – Pannello ArmaFloor h. 14-22 cm
B – Barre in acciaio B450C Ø18
C – Tavola di collegamento tra i pannelli
D – Barriera al vapore
E – Connettori per solaio collaborante
F – Soletta in cls C28/35 con rete Ø8 20×20

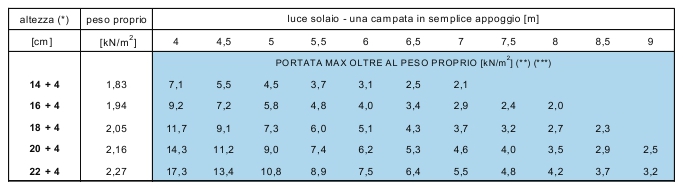

ArmaFloor - STANDARD

TABELLA DI PRE-DIMENSIONAMENTO

(*) ArmaFloorSTANDARD prevede una soletta collaborante in cls armato di 4 cm
(**) Valori ottenuti secondo N.T.C. 2008
(***) Valori relativi a una freccia massima di L/400 per carichi portati

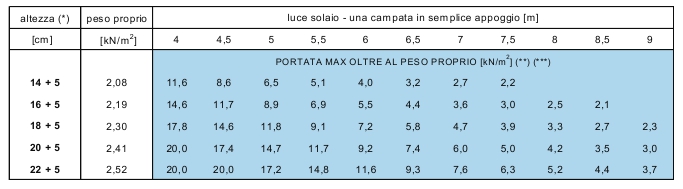

ArmaFloor - PLUS

TABELLA DI PRE-DIMENSIONAMENTO

(*) ArmaFloor – PLUS prevede una soletta collaborante in cls armato di 5 cm (o superiore se necessario)
(**) Valori ottenuti secondo N.T.C. 2008
(***) Valori relativi a una freccia massima di L/400 per carichi portati

VOCE DI CAPITOLATO – ArmaFloor

Fornitura di solaio tipo ArmaFloor costituito da struttura portante con travi in Iegno Iamellare armato tipo ArmaIam® con Iuci come da tabella e moduli da 60 cm o a richiesta su misura. Compresa soluzione per appoggio delle travi in zone sismica con vincolo bilatero (N.T.C. 2008). Le travi del solaio Armalam® possiedono una resistenza al fuoco R60. Le travi sono prodotte da azienda in possesso della certificazione CE rilasciata dalla Forschungs – u. Materialpr fungsanstalt Otto Graf Institut dell’Università di Stoccarda ai sensi della normativa DIN EN 14080. Compresa l’impregnazione dei pannelli con una mano a pennello con prodotti specifici nelle colorazioni a scelta della Direzione dei Lavori e/o della Committenza, tra quelle a ns. disposizione.
Compresi idonei connettori come da calcoli statici. Compresa barriera al vapore.
Il solaio è collaborante con una soletta dello spessore di 40-50 mm (o superiore se necessario) realizzata con calcestruzzo armato di resistenza C28/35 e rete elettrosaldata B450C diam. 8 passo 20×20 realizzata a cura della Committenza.
